Мастерская передвижная без токарного станка

16 августа 2016

Кузов-фургон бескаркасный (5820×2480×2000), выполнен согласно ТУ 4521-002-34559825-2015. Кузов-фургон представляет собой конструкцию из пятислойных «сэндвич»-панелей». Снаружи и изнутри фургон обшит стальным оцинкованным листом с полимерным лакокрасочным покрытием («плакированный лист»). Пространство между внешней и внутренней обшивкой фургона заполнено слоем теплоизоляционного материала пенополистирол марки «Стиропен 50» имеющего низкую теплопроводность и низкую горючесть. Для усиления конструкции между утеплителем и обшивкой находятся слой фанеры. Изнутри фургона пол покрыт автомобильным линолеумом на резиновой основе («автолин»). Кузов фургон разделен глухой перегородкой на два отсека: отсек перевозки пассажиров и рабочий отсек.

Габаритные размеры автомобиля МП с фургоном 8650×2500×3800;

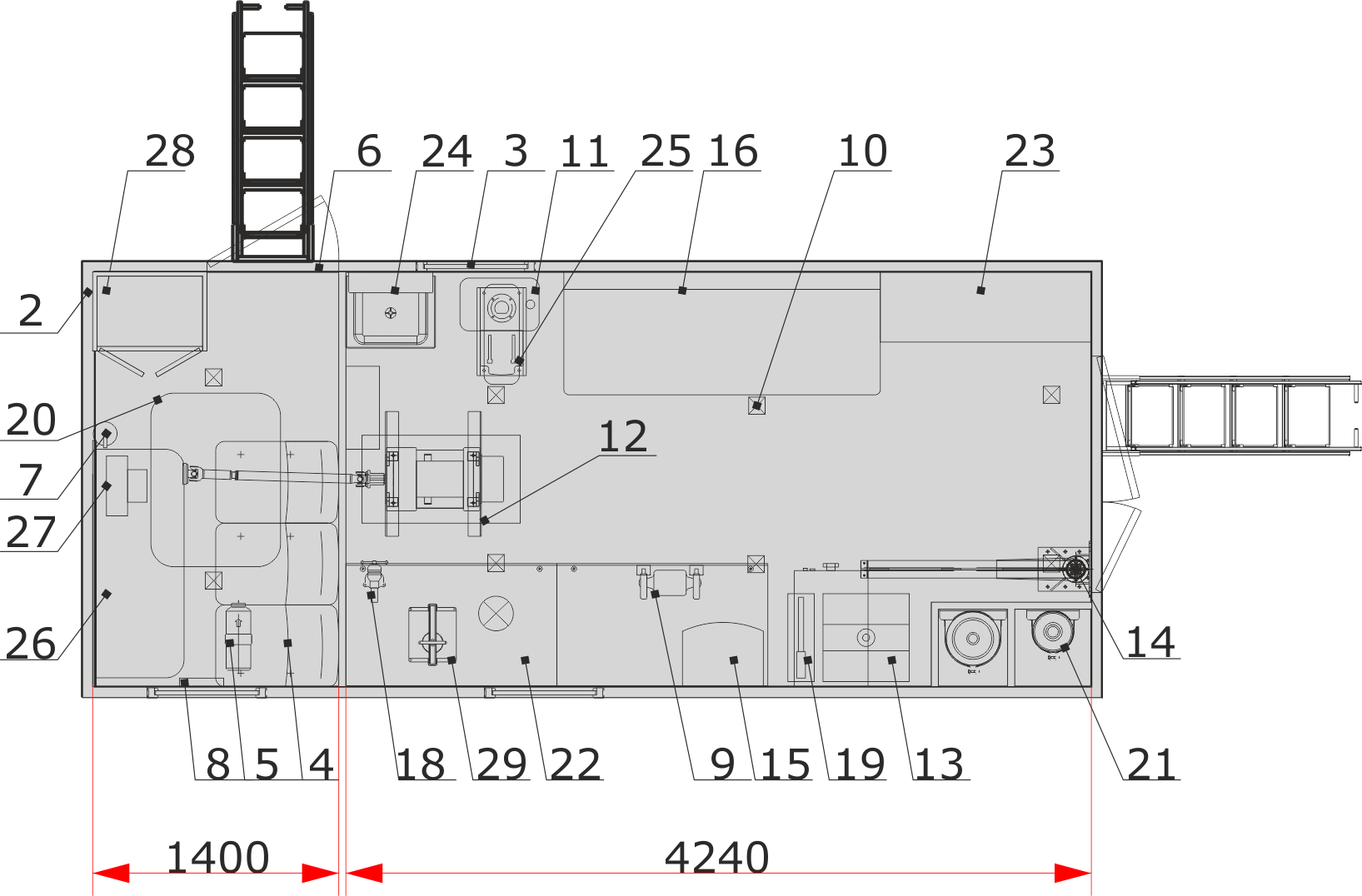

Схематический рисунок

Описание схематического рисунка

1 - Шасси КАМАЗ-431 18-3078-46
2 - Фургон
3 - Окно из ПВХ профиля открывающееся (3 шт.)
4 - Сидение трехместное с ремнями безопасности
5 - Отопитель Планар-4Д с разводкой на 2 отсека
6 - Дверь входная одностворчатая с глухим окном, лестницей-трапом
7 - Огнетушитель
8 - Переговорное устройство
9 - Станок точильно-шлифовальный
10 - Светильник 24В
11 - Станок сверлильный на подставке
12 - Генератор синхронный EG202.6 с люком обслуживания
13 - Пресс гидравлический ручной 10 т на подставке
14 - Кран-укосина с талью 500 кг
15 - Пуско-зарядное устройство

16 - Диван-рундук со спинкой
17 - Щит эелектрический
18 - Тисы слесарные
19 - Выпрямитель сварочный ВД313 с люком для кабелей под подставкой пресса
20 - Люк аварийно-вентиляционный
21 - Ниша с кислородным, пропановым баллоном
22 - Верстак слесарный однотумбовый (2 шт.)
23 - Стеллаж для инструмента и оборудования
24 - Умывальник с подогревом воды
25 - Емкость для питьевой воды под подставкой станка
26 - Столешница откидная
27 - Отопитель от системы охлаждения ДВС
28 - Шкаф для одежды
29 - Вулканизатор
